软件介绍/功能
ECam(cnc编程软件)是一款非常不错的代码生成cnc编程软件，ECam官方版具有刀路模拟，刀轨分析，输出程序到机床功能，使用内置的切割功能、饰面功能，即可对各种工件打磨，而且也对车间的文档进行创建。
软件功能：
支持对刀具路径的运动效果进行使用，也支持对库存的模型操作
支持对需要的参数来对几何轮廓定义
支持使用不相同的颜色来对各种相关的信息表达
而且在视口里面完成相关的操作，并且也支持将鼠标悬停在光标上
对需要的车间文档进行创建，对数控机床的信息设置
设置表HTML文件，通过内部进行LAN的查看
对刀具的路径进行设置，完成对动画的速度进行控制，显示当前的位置，当前的值进行显示
支持对刀具的碰撞检测，对刀具在倒库里面的运动效果查看
软件特色
1、3D股票建模
3D rappresentation是应用于库存模型的所有刀具路径运动的有效结果。
2、快速形状
可以通过插入一些参数来定义最常用的几何轮廓。
在圆圈，文本，正常多边形等等上创建槽，槽d，而不用接触任何CAD工具。
3、时间线
一目了然，TIMELINE功能的目的就是一目了然，哪些操作需要大部分的加工时间。
每个操作都有不同的颜色，如果您将鼠标悬停在鼠标光标上，您可以在视口中看到相关的操作。
4、设置表
点击创建车间的文档。
包含所有信息来设置数控机床。设置表是一个html文件，因此您可以通过公司内部的LAN查看它。
5、Backplotting
使用工具动画更好地理解生成的刀具路径。
您可以控制动画速度。它显示当前位置以及进给和速度的当前值。
6、综合切割模拟
检查刀具快速碰撞并查看刀具在刀库上运动的有效结果。
7、查看立方体
使用View Cube和其他可用的方法更改相机位置。
如果需要，切换节和透明度模式以更好地模拟3D模型。
8、Cad文件导入
从CAD文件导入现有的2D几何图形(DXF和DWG文件格式)，但ECam无法导入3D对象。
9、工具店
保存所有的工具数据和参数。
一个工具可以处理多组切割数据，每个库存原料一组。
在适用的情况下，考虑到以前的用户选择和与该操作的兼容性，将默认工具分配给新创建的操作。
10、线程表
ECam附带一个内部线程数据库，涵盖大多数常见线程系列。
可以从用户扩展和定制。不再需要搜索螺纹深度，锥角和螺距值。
11、简单的G代码定制
可以轻松定制输出G代码。
ECam使用一个简单的系统将工具路径后处理成g代码，不需要使用任何编程语言的经验。
通过模板，标签和一些属性可能达到高级别的定制。
安装步骤

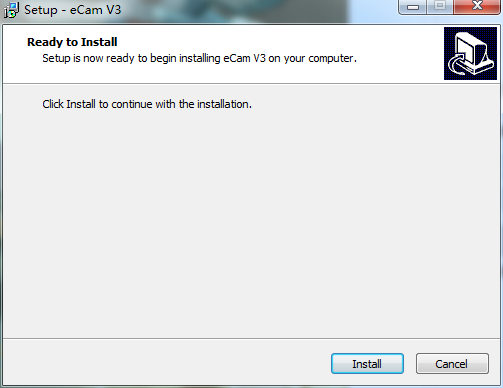

下载本站安装包，双击运行后跟随安装向导走，稍等片刻即可完成安装。
使用方法
？？一：双击软件包内的图标即可启动该软件。
？？二：软件设定：
？？在菜单栏中找到菜单并单击，在下拉子菜单中选择“DNC 设置 ”，若弹出如下对话框，则点击是，进行机床名称设定， 单 击 “ 是 ” 后 会 出 现 如 对 话 框 ， 在 第 一 行 里 面 输 入 任 意 英 文 名 称 ，点击“OK”后会出现如下对话框，则可进行传输参数设定，如果没有出第一和第二对话框，则直接进行第三对话框进行设定，设定内容为：电脑 COM 口、停止位元、传输代码、波特率、资料位元，其他内容保持默认不变，设定完成后点击“确定”。在随后出现的对话框里面再点击“OK”则设定完成。
？？三：传输程式
？？先进行机床侧操作，
？？1. 将模式开关切换到“纸袋执行”模式
？？2. 将“单节执行”按钮打开
？？3. 按下循环启动按钮。
？？4. 上述动作完成后再去电脑侧操作本软件，因为如果不先执行上述步骤机床有可能接收的程式是残缺的或者接不到程式。
？？5.选择菜单中的
？？菜单，单击后在下拉菜单中选择“发送文件”
？？命令，在出现的对话框中选择要传输的程序并点击“打开”或者双击
？？目标文件都可进行传输程式。
？？四：接收程式到电脑
？？1. 选择菜单中的菜单，单击后在下拉菜单中选择“接收文件”命令，在弹出的对话框中，选择要保存的文件目录，并输入保存至电脑后的名称，点击“保存”。
？？2. 去机床侧进行程式输出操作。
历史版本
- ECam(cnc编程软件)3.3.0.519 正式版 简体中文 win7或更高版本 2023-06-02
